一款火箭，怎么从无到有？

一款火箭怎么从无到有？怎么得到火箭初始的直径、起飞规模？

火箭设计可以从理论推导而来，可以从现有继承而来，也可以从历史统计参考而来。

笔者从《世界航天运载器大全》上收集了177种火箭的基本参数，主要包括起飞质量、起飞推力、火箭长度、LEO运载能力等。通过对数据的分析统计，给出了运载能力与起飞重量、起飞重量与火箭等效直径、运载能力与等效直径的统计关系。

符号说明：

m：LEO运载能力；

M：起飞重量；

D：全箭等效直径。

等效直径定义

火箭构型种类繁多，除各子级直径相同的光杆构型可以直接给出全箭直径外，其他如直径不同的光杆构型，以及并联构型无法采用单一的直径描述。此处定义了一种全箭等效直径，定义为：与原火箭各子级等总体积、各芯级等总长的等效圆柱直径。

其中总体积是指所有子级体积，它包括所有芯级和助推器；芯级总长是指所有芯级长度之和，因此不包括并联的助推器，也不包括整流罩。为简化，此处土星1、质子号、东方号等构型与其它火箭存在较大差异，不进行计算和纳入统计。

以长征三号乙为例，根据大全，助推器长度16.09m，直径2.25m，芯一级长度24.76m，直径3.35m，芯二级长度12.92m，直径3.35m，芯三级长度12.38m，直径3m，因此全箭等效直径为：

运载效率统计关系

统计 LEO 运载能力与起飞规模之比，即运载效率，有如下结论：

运载火箭运载效率线性拟合度较高，平均运载效率为0.0338；

如仅计入100~1000吨起飞重量的中型运载火箭，平均运载效率为0.025。

并联构型中运载效率最大的为能源号，2200吨起飞重量，LEO运载能力100吨，运载效率达到0.0450；

串联构型中运载效率最大的为土星5号，2946吨起飞重量，LEO运载能力120吨，运载效率达到0.0407；

1000吨以内火箭，运载效率最大的为美国德尔它4M+(4，2)，运载效率达到0.0378；

H2A，宇宙神5542，德尔塔4M，安加拉A5，法尔肯9重型，长征5号运载效率均排在前列。

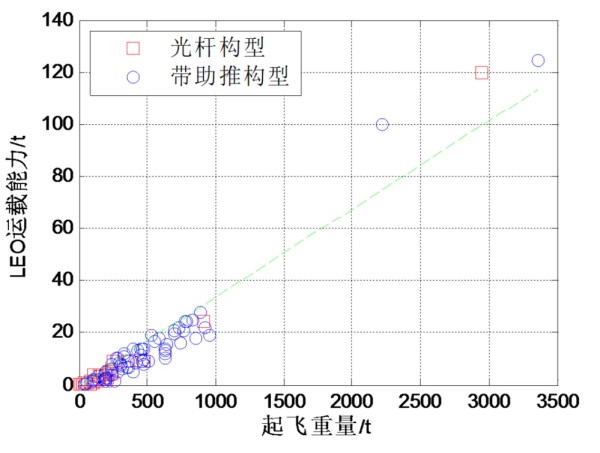

图1 运载能力与起飞规模关系(m=0.0338M，拟合优度R2=0.92)

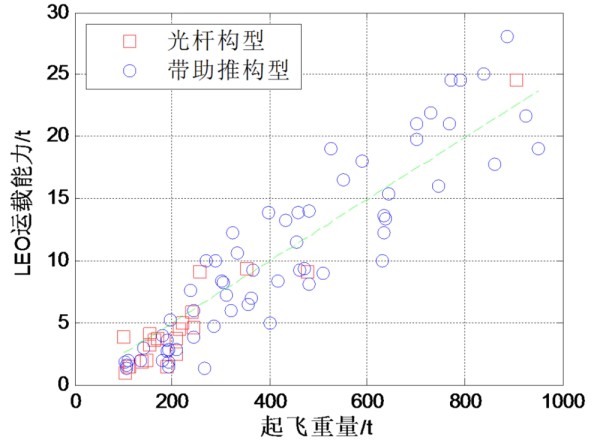

图2 运载能力与起飞规模关系，仅计入100~1000吨的火箭(m=0.025M，拟合优度R2=0.85)

图3 各型运载火箭运载效率

等效长细比统计关系

统计火箭总长度与等效直径之比，即等效长细比，有如下结论：

运载火箭等效长细比存在较大散布，拟合度不高，平均长细比为11.36；

等效长细比最大的为美国侦察兵B，达到25.38；

等效长细比最小的为能源号以及CZ-5B，分别为5.9和6.8。

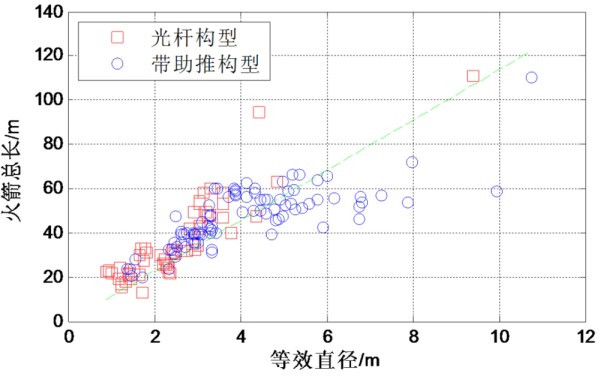

图4 火箭总长与等效直径关系（L=11.36D，拟合优度R2=0.46）

起飞重量与等效直径统计关系

统计起飞重量与等效直径关系，有如下结论：

起飞重量与等效直径平方呈正比关系，平均系数23.1，即 M=23.1D2，经比较平方比立方关系拟合度高。

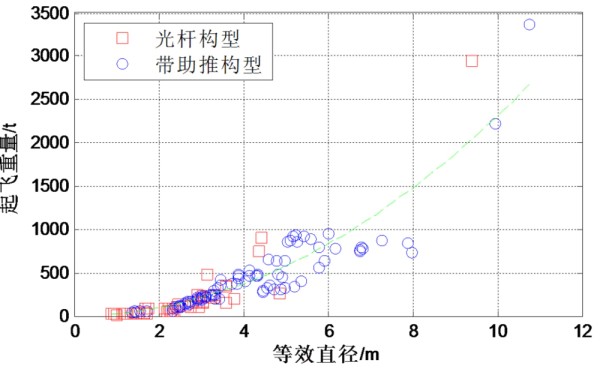

图5 起飞重量与等效直径关系(M=23.1D^2，拟合优度R2=0.85）

运载能力与等效直径统计关系

统计运载能力与等效直径关系，有如下结论：

运载能力与等效直径立方呈正比关系，平均系数0.1，即 m=0.1D3。

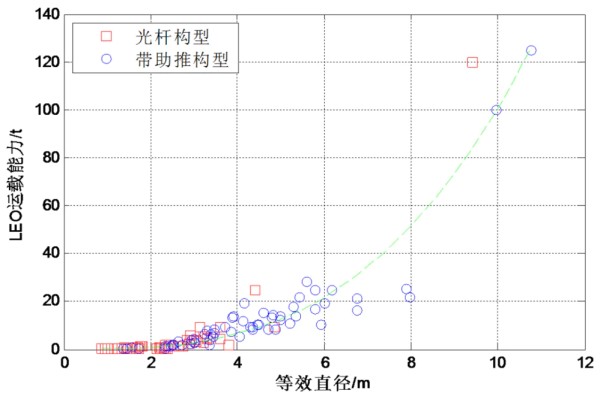

图6 运载能力与等效直径关系（m=0.1D3，拟合优度R2=0.89）

应用

采用上述统计公式进行初步估算，如某光杆火箭直径由3.35m增加到3.8m，从统计关系上看，火箭起飞规模可由260吨增加到330吨，LEO运载能力可由3.8吨增加到5.5吨，起飞规模增大1.3倍，运载能力增加1.5倍。

结论

通过对国际上177个火箭的直径、长度、规模、起飞重量、运载能力进行统计，得到以下统计结论：

LEO运载能力与起飞规模呈正比关系，m=0.0338M，即运载效率平均值为0.0338；

总长度与等效直径相关度不高，两者比值均值为11.36；

起飞重量与等效直径平方呈正比关系，M=23.1D2；

运载能力与等效直径立方呈正比关系，m=0.1D3。
