RIEGL VMX

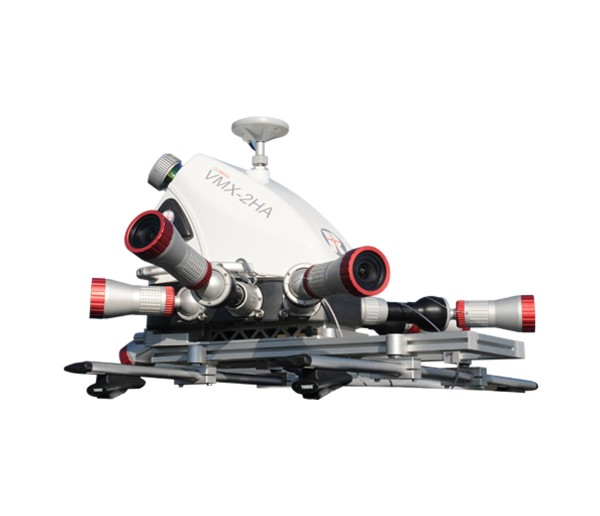

RIEGL VMX-2HA 是一款高性能的双激光雷达高速移动测量系统，可高速公路应用中获取高密度、精确且信息丰富的数据。 VMX-2HA 测量速度高达每秒 360 万点，线测量速度高达每秒 500 线，非常适合测量级移动测图应用。该系统包括两个 VUX-1HA 高精度激光雷达和一个高性能 INS/GNSS 单元，集成在流线形状的保护罩中。相机接口支持最多 9 台
相机，具备精准地理信息的影像可以作为对激光雷达数据的补充。RIEGL VMX-2HA典型应用：1、道路基础设施测绘，2、路面测量， 4、用于自动驾驶汽车的高精度测图，4、城市建模，5、建筑工地和散装物料快速测绘，6、露天矿测量，7、GIS 测图和资产管理，8、竣工测量。

VMX-2HA 扫描仪性能

激光脉冲有效发射频率

1800 kHz

最大测距，目标反射率 D ≥ 80%

475 m

最大测距，目标反射率 D ≥ 10%

170 m

最小测距

1 m

每个脉冲最大目标数

15

精度/重复精度

5 mm/3mm

视场角 /扫描速度

360° /高达500(线/秒 )

激光等级

Class 1

IMU/GNSS 性能

位置精度

典型值 20 - 50 mm

横滚 / 俯仰 精度

0.005°

航偏角精度

0.015°

综合参数

输入电源电压

11 - 15 V DC

功耗/防护等级

典型值 250 W/ IP64

温度范围

-10℃~ +40℃（作业）/ -20 ℃ ~ +50 ℃（存储）

重量

VMX-MH 测量头（无相机）

VMX-RM 安装套件（带有支架的翼杆）

VMX-2RM 安装套件（带有支架的翼杆）

VMX-MC 主线缆（5 m）

VMX-CU 控制单元

RIEGL 相机

1200 万像素

500 万像素

相机扩展杆

FLIR Ladybug® 5+ 相机（带有安装架及连接线）

约 39 kg

约 17.3 kg

约 34 kg

约 5 kg

约 25 kg

约 1.65 kg

约 1.25 kg

约 1.2 kg

约 9 kg

RIEGL VMX-2HA彩页

RIEGL VMX-2HA

RIEGL VMX-2HA 是一款高性能的双激光雷达高速移动测量系统，可高速公路应用中获取高密度、精确且信息丰富的数据。 VMX-2HA 测量速度高达每秒 360 万点，线测量速度高达每秒 500 线，非常适合测量级移动测图应用。该系统包括两个 VUX-1HA 高精度激光雷达和一个高性能 INS/GNSS 单元，集成在流线形状的保护罩中。相机接口支持最多 9 台
相机，具备精准地理信息的影像可以作为对激光雷达数据的补充。RIEGL VMX-2HA典型应用：1、道路基础设施测绘，2、路面测量， 4、用于自动驾驶汽车的高精度测图，4、城市建模，5、建筑工地和散装物料快速测绘，6、露天矿测量，7、GIS 测图和资产管理，8、竣工测量。

RIEGL VMX-2HA

VMX-2HA 扫描仪性能

激光脉冲有效发射频率

1800 kHz

最大测距，目标反射率 D ≥ 80%

475 m

最大测距，目标反射率 D ≥ 10%

170 m

最小测距

1 m

每个脉冲最大目标数

15

精度/重复精度

5 mm/3mm

视场角 /扫描速度

360° /高达500(线/秒 )

激光等级

Class 1

IMU/GNSS 性能

位置精度

典型值 20 - 50 mm

横滚 / 俯仰 精度

0.005°

航偏角精度

0.015°

综合参数

输入电源电压

11 - 15 V DC

功耗/防护等级

典型值 250 W/ IP64

温度范围

-10℃~ +40℃（作业）/ -20 ℃ ~ +50 ℃（存储）

重量

VMX-MH 测量头（无相机）

VMX-RM 安装套件（带有支架的翼杆）

VMX-2RM 安装套件（带有支架的翼杆）

VMX-MC 主线缆（5 m）

VMX-CU 控制单元

RIEGL 相机

1200 万像素

500 万像素

相机扩展杆

FLIR Ladybug® 5+ 相机（带有安装架及连接线）

约 39 kg

约 17.3 kg

约 34 kg

约 5 kg

约 25 kg

约 1.65 kg

约 1.25 kg

约 1.2 kg

约 9 kg

RIEGL VMX-2HA彩页
